角管架手-3齒(左)

KAWAJUN 架手

KAWAJUN Bracket 架手

●4種款式，符合不同需求

木層板用、玻璃層板用、圓掛桿用、方掛桿用。

●簡約設計，細節完美

擺脫陳列架五金的既有觀感，各款架手均走簡約設計。成為室內裝修細緻有質感的五金配件。

●特製防脫落裝置

有別於一般常見防脫螺絲，KAWAJUN提供小巧設計的黑色固定塞，不僅具有防掉落功能,同時也讓整體更美觀。

➢ 玻璃層板：玻璃深度 = 架手長度 (只有一種款式不分左右)

※請確認玻璃層板寬度是否有大於重柱間距，請參考 ”玻璃層板(玻璃架手)使用說明”

2齒

1. 207mm(MJB2GC120)
2. 257mm(MJB2GC125)

3齒

1. 307mm(MJB3GC130)
2. 357mm(MJB3GC135)

3. 407mm(MJB3GC140)

4. 457mm(MJB3GC145)

➢ 木層板：木板深度 – 5 cm = 架手長度

※一片木板通常搭配左右各一支為一組 (若木板尺寸較長，可以多加一支中間款)

※35公分架手最深可以使用50公分深度的木層板(層板深度的70%需有架手支撐)

3齒(右)

1. 157mm(MJB3WS1A15)
2. 207mm(MJB3WS1A20)
3. 257mm(MJB3WS1A25)
4. 307mm(MJB3WS1A30)
5. 357mm(MJB3WS1A35)

3齒(左)

1. 157mm(MJB3WS1B15)
2. 207mm(MJB3WS1B20)
3. 257mm(MJB3WS1B25)
4. 307mm(MJB3WS1B30)
5. 357mm(MJB3WS1B35)

3齒(中)

1. 157mm(MJB3WS1C15)
2. 207mm(MJB3WS1C20)
3. 257mm(MJB3WS1C25)
4. 307mm(MJB3WS1C30)
5. 357mm(MJB3WS1C35)

➢ 圓管用架手：確定掛桿深度=架手尺寸

2齒

• φ25圓管架手-2齒

1. 圓管架手(右)-207mm (MJB2R25A20)
2. 圓管架手(左)-207mm (MJB2R25B20)

• φ32圓管架手-2齒

1. 圓管架手(右)-207mm (MJB2R32A20)
2. 圓管架手(左)-207mm (MJB2R32B20)

3齒

• φ25圓管架手-3齒

1. 圓管架手(右)-257mm (MJB3R25A25)
2. 圓管架手(右)-307mm (MJB3R25A30)
3. 圓管架手(右)-357mm (MJB3R25A35)
4. 圓管架手(左)-257mm (MJB3R25B25)
5. 圓管架手(左)-307mm (MJB3R25B30)
6. 圓管架手(左)-357mm (MJB3R25B35)

• φ32圓管架手-3齒

1. 圓管架手(右)-257mm (MJB3R32A25)
2. 圓管架手(右)-307mm (MJB3R32A30)
3. 圓管架手(右)-357mm (MJB3R32A35)
4. 圓管架手(左)-257mm (MJB3R32B25)
5. 圓管架手(左)-307mm (MJB3R32B30)
6. 圓管架手(左)-357mm (MJB3R32B35)

• φ25圓管架手-3齒(中)

1. 圓管架手(中)-260.5mm (MJB3R25C25)
2. 圓管架手(中)-310.5mm (MJB3R25C30)

• φ32圓管架手-3齒(中)

1. 圓管架手(中)-260.5mm (MJB3R25C25)
2. 圓管架手(中)-310.5mm (MJB3R25C30)

➢ 方管用架手：確定掛桿深度=架手尺寸

3齒(右)

1. 50mm(MJB3S32A05)
2. 100mm(MJB3S32A10)
3. 150mm(MJB3S32A15)
4. 200mm(MJB3S32A20)
5. 250mm(MJB3S32A25)
6. 300mm(MJB3S32A30)

7. 350mm(MJB3S32A35)


3齒(左)

1. 50mm(MJB3S32B05)
2. 100mm(MJB3S32B10)
3. 150mm(MJB3S32B15)
4. 200mm(MJB3S32B20)
5. 250mm(MJB3S32B25)
6. 300mm(MJB3S32B30)

7. 350mm(MJB3S32B35)

3齒(中)

1. 50mm(MJB3S32C05)
2. 100mm(MJB3S32C10)
3. 150mm(MJB3S32C15)
4. 200mm(MJB3S32C20)
5. 250mm(MJB3S32C25)
6. 300mm(MJB3S32C30)

7. 350mm(MJB3S32C35)

施工注意事項 :

矩形管尺寸

Width 長度

關聯配件:

角管掛桿-14*32mm角管 (MJPH1432_)

L：600/900/1200 mm

角管端頭用-1432角管用管塞 (MJES1432)

使用於14*32方管端頭，直接塞入方管固定

角管端頭用-1432角管用管塞(有前檔) (MJED1432)

使用於14*32方管端頭，直接塞入方管固定

架手固定塞 (附贈)

產品尺寸圖

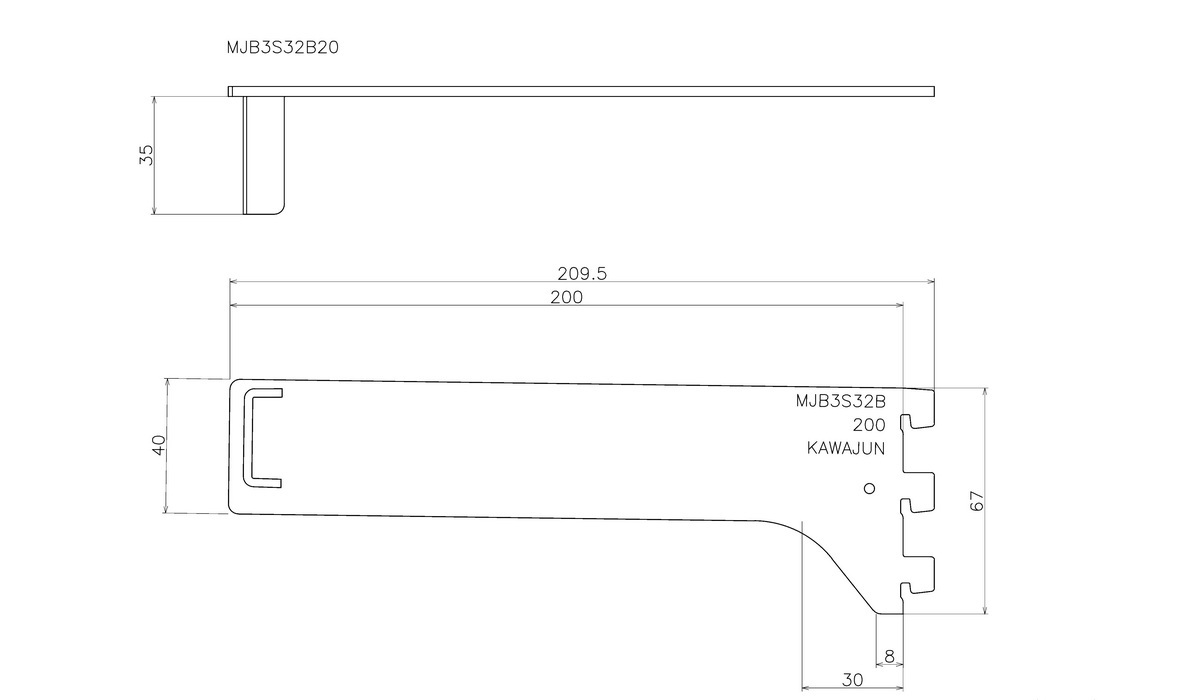

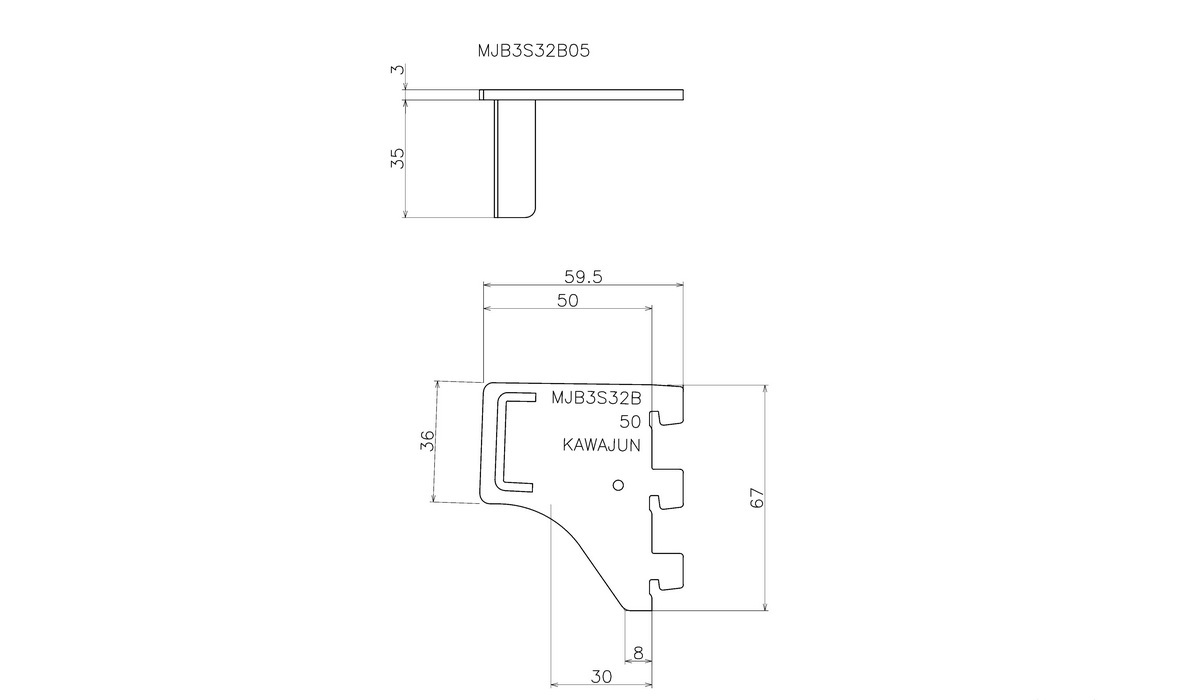

(MJB3S32B05) - 50mm ▼

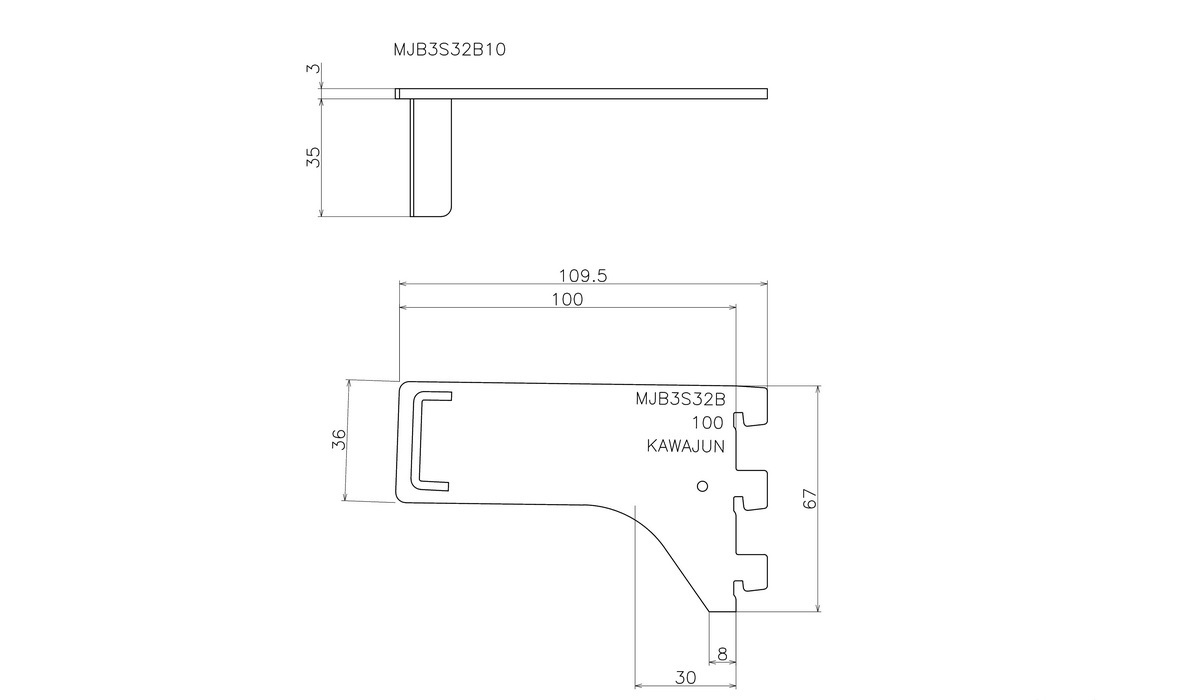

(MJB3S32B10) - 100mm ▼

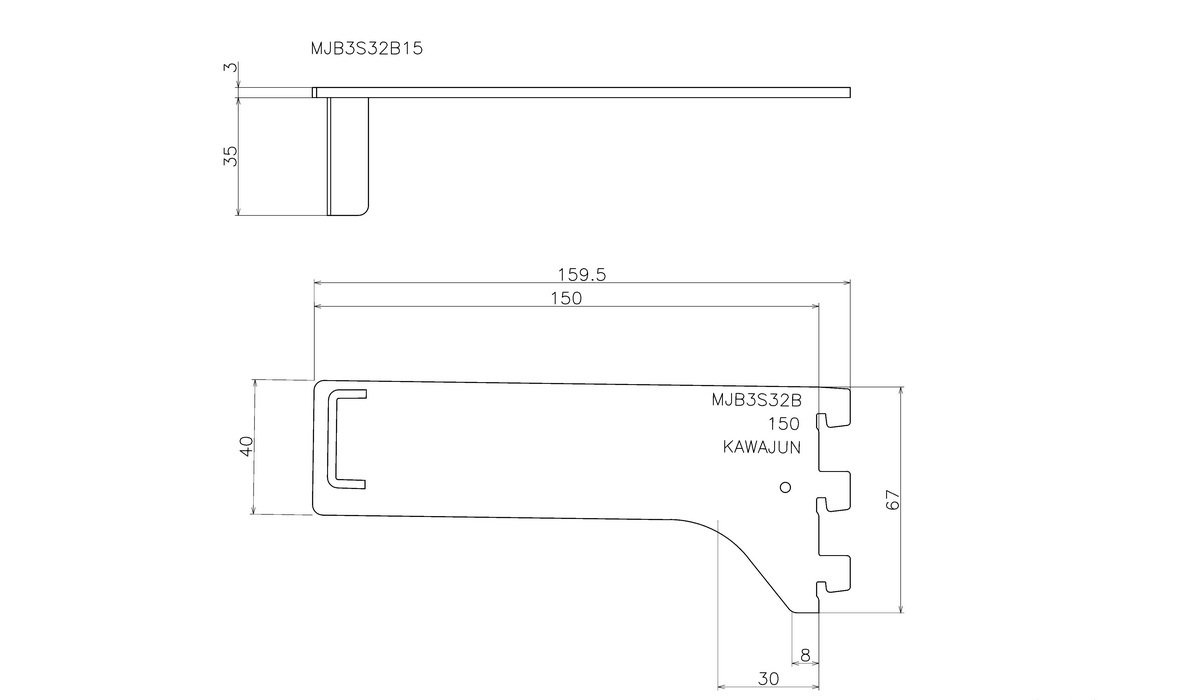

(MJB3S32B15) - 150mm ▼

(MJB3S32B20) - 200mm ▼

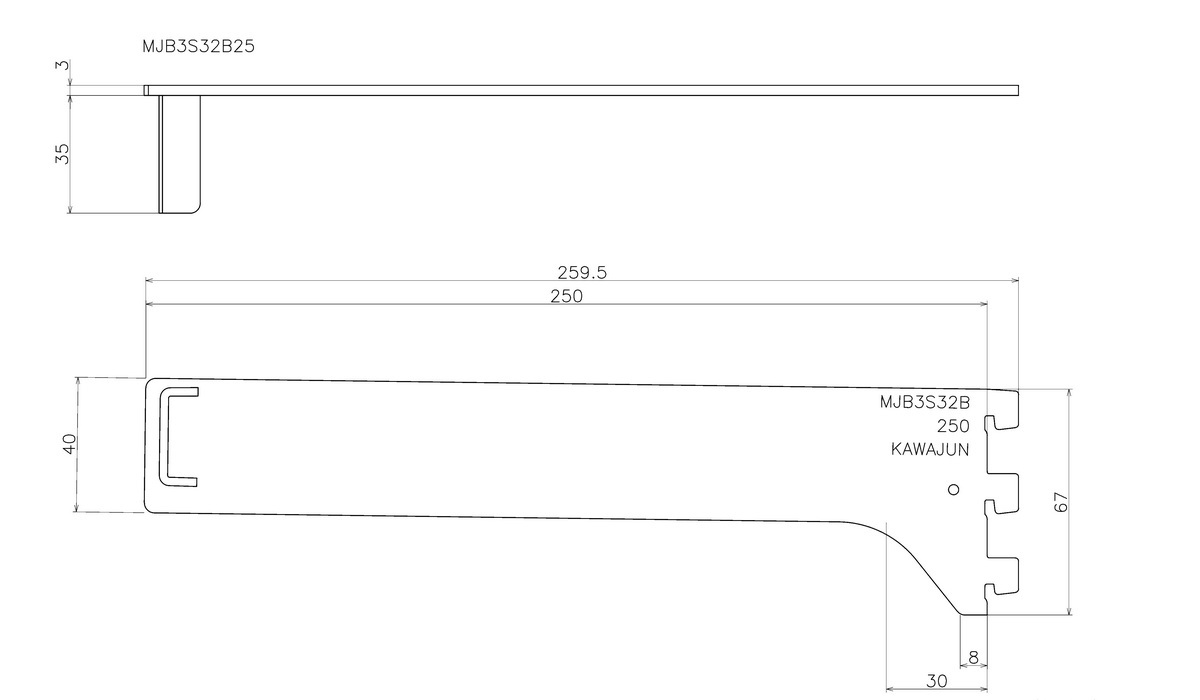

(MJB3S32B25) - 250mm ▼

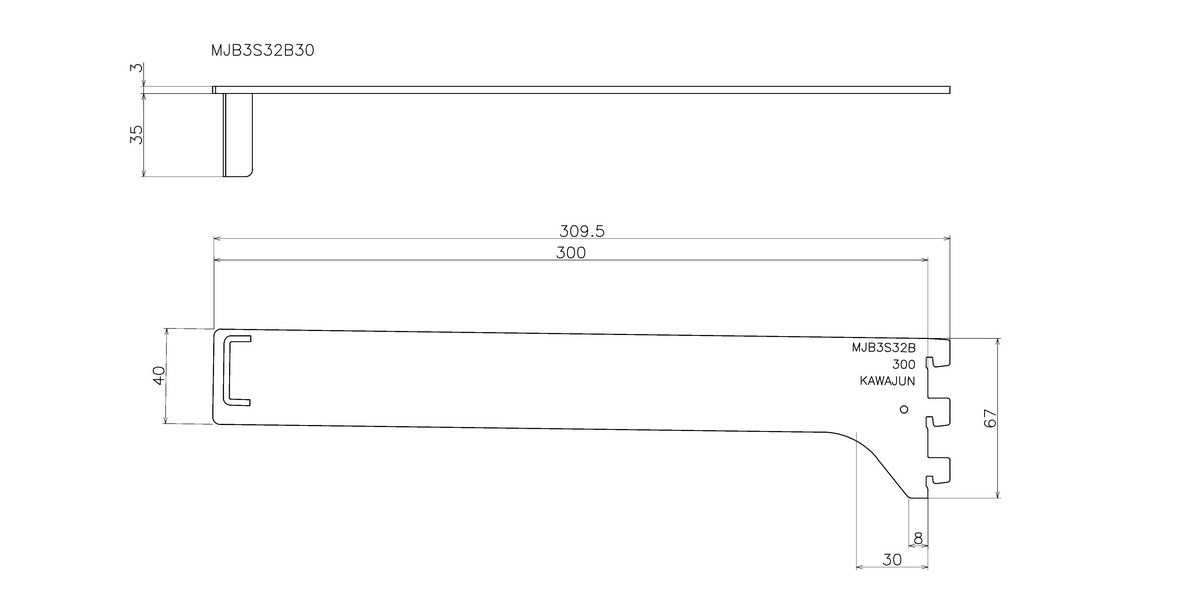

(MJB3S32B30) - 300mm ▼

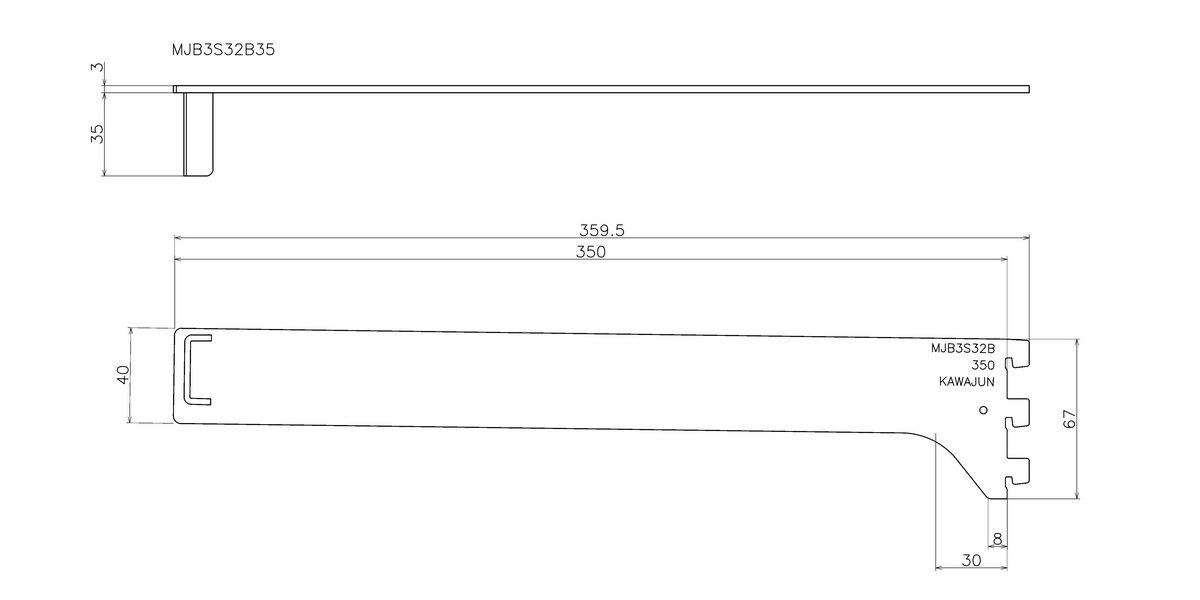

(MJB3S32B35) - 350mm ▼
